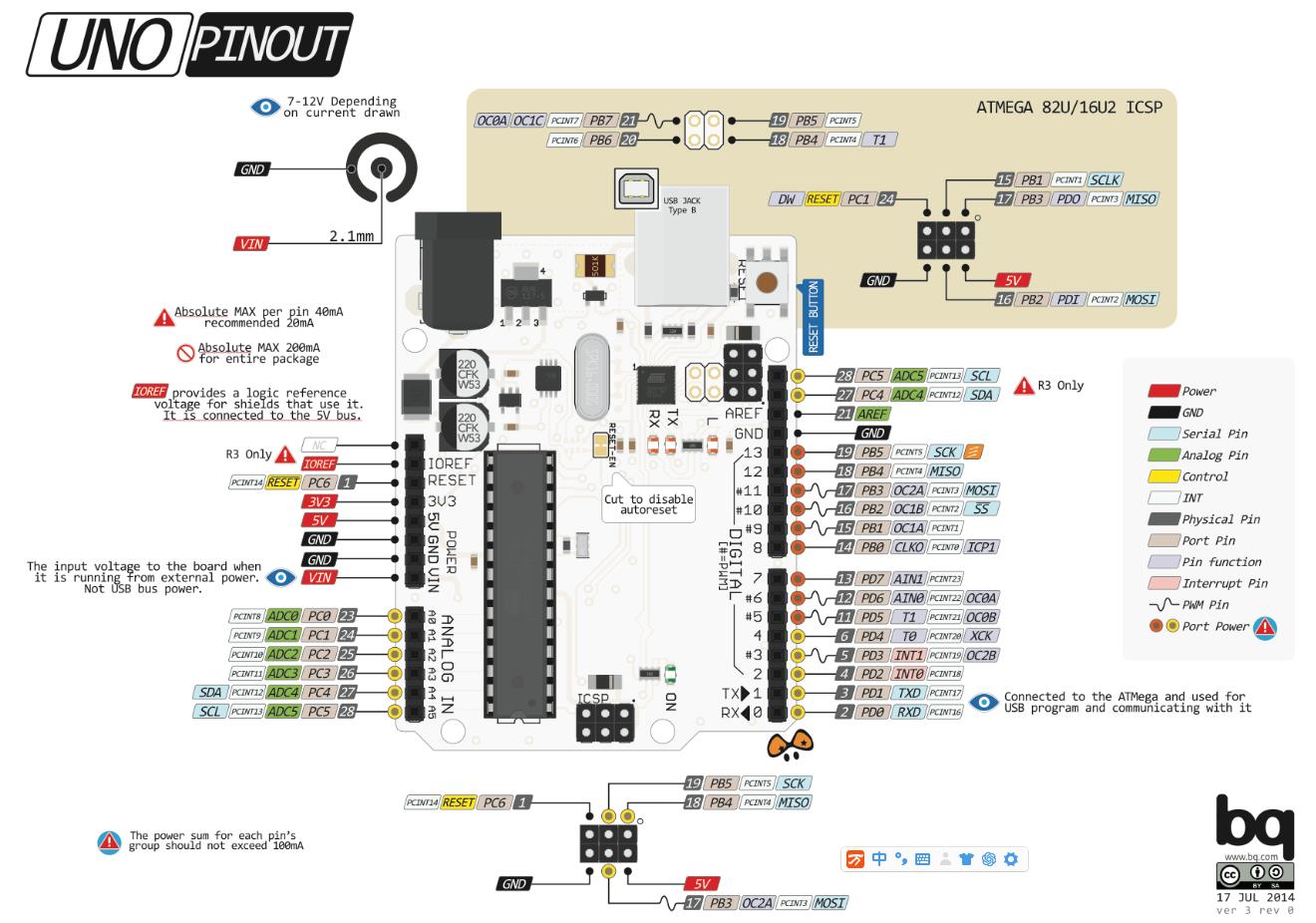

Arduino Uno 是最受欢迎的 Arduino 主板之一，其设计经典、性能稳定，非常适合初学者和爱好者使用。以下是对 Arduino Uno 外观的详细介绍：
正面
- 微控制器 (Microcontroller): 位于主板中央，型号为 ATmega328P，是 Arduino Uno 的大脑，负责执行程序指令。
- USB 接口 (USB Connector): 位于左上角，用于通过 USB 线连接电脑，进行程序上传、调试和供电。
- 电源指示灯 (ON LED): 位于 USB 接口下方，当 Arduino Uno 通电时亮起。
- 电源开关 (POWER Switch): 部分 Arduino Uno 版本配有电源开关，用于手动控制电源开关。
- 复位按钮 (RESET Button): 用于重启 Arduino Uno，使程序从第一行代码重新开始执行。
- 数字 I/O 引脚 (Digital I/O Pins): 共有 14 个数字 I/O 引脚，其中 6 个支持脉宽调制 (PWM) 输出，用于连接数字传感器、执行器、LED 等。
- 数字引脚标号为 D0 至 D13，其中 D0 和 D1 也是 UART 串口通信引脚。
- 标记有 “~” 的引脚支持 PWM 输出，可以模拟输出 0 至 255 之间的模拟值。
- 模拟输入引脚 (Analog In Pins): 共有 6 个模拟输入引脚，用于连接模拟传感器，例如电位器、光敏电阻等，读取传感器输出的模拟电压信号。
- 模拟引脚标号为 A0 至 A5。
- 电源引脚 (Power Pins): 用于为外部设备提供电源，包括 5V、3.3V 和 GND 引脚。
背面
- 产品信息标签 (Label): 包括产品型号、生产批次等信息。
其他说明
- 排针和排母 (Header Pins): 用于连接面包板、传感器、执行器等外部设备。
- 晶振 (Crystal Oscillator): 为 ATmega328P 微控制器提供稳定的时钟信号。
- 电压调节器 (Voltage Regulator): 用于将输入电压调节至 5V 或 3.3V，为 ATmega328P 和其他外设供电。
- 电容 (Capacitors): 用于滤波、去耦等电路功能，提高电路稳定性。
总结
Arduino Uno 的外观简洁明了，各个功能区域布局合理，即使是初学者也能轻松识别和使用。通过熟悉 Arduino Uno 的外观，可以帮助你更顺利地进行硬件连接和程序调试，开启你的 Arduino 创作之旅。
